產品特點 Features

齒輪齒條結構、運轉平穩(wěn)； 雙氣缸結構、能實現雙倍出力； 工作臺加工精度高，負載安裝方便、定位準確； 工作臺中間有通孔，可由此孔配管； 氣缸本體兩面（10-200）或底面（2-7）均有定位孔，安裝使用方便； 有調整螺絲固定緩沖及油壓緩沖器兩種緩沖方式可選，帶油壓緩沖器的大緩沖能量是調整螺絲固定緩沖的3-5倍，緩沖效果更佳。  注：HRQ2、3、7僅有調整螺絲固定緩沖方式，無油壓緩沖器緩沖方式。

技術參數 Specifications

選型指南 SelectionData

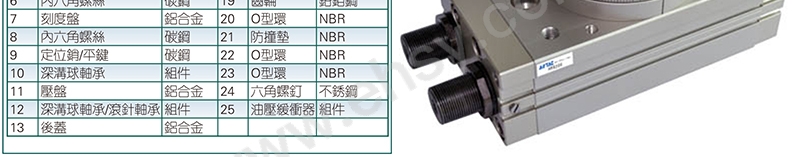

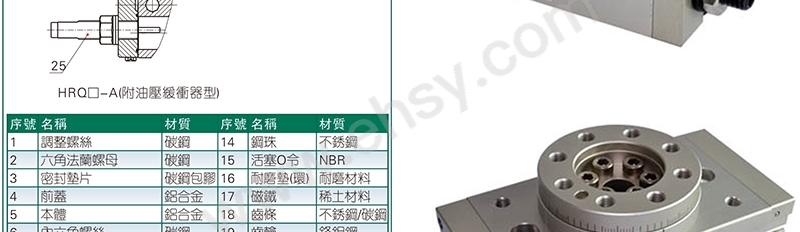

產品細節(jié) Details

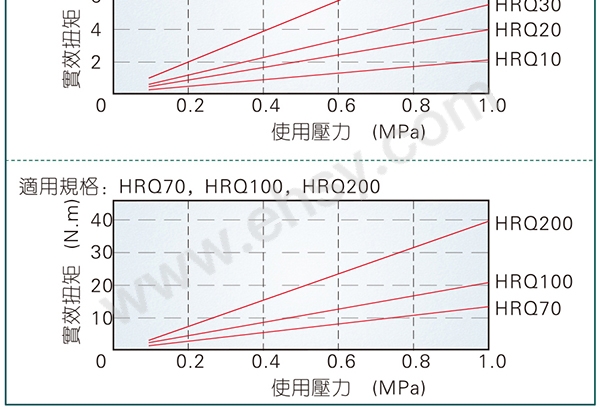

性能曲線 TechnicalCurves

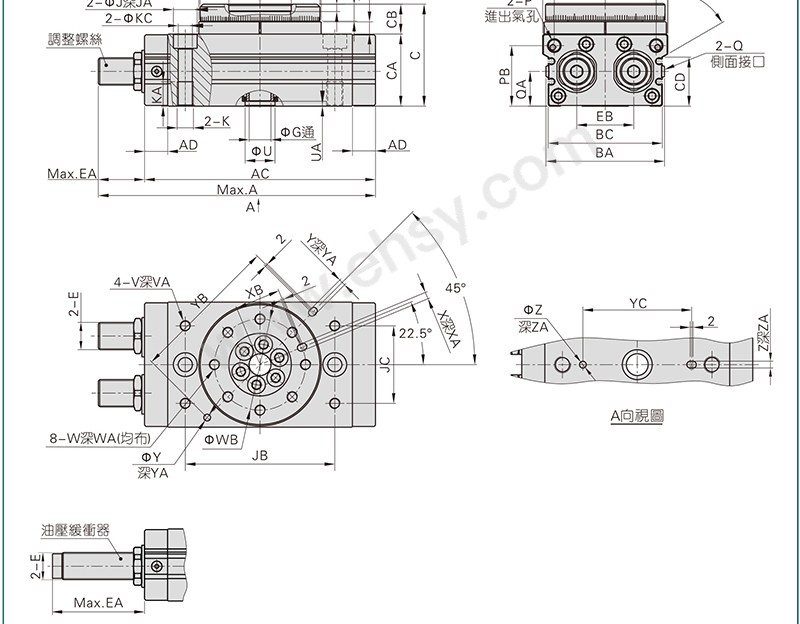

產品尺寸 Dimensions

注意事項 Notices

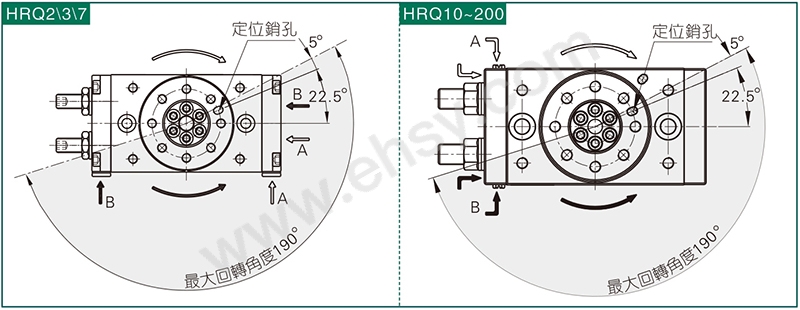

1. 回轉方向及角度調整

   1.1、回轉方向



   A、以旋轉臺定位銷孔為基準，大轉角范圍如上圖所示，大轉角為190°；

   B、A口進氣工作臺順時針旋轉，B口進氣工作臺逆時針旋轉。

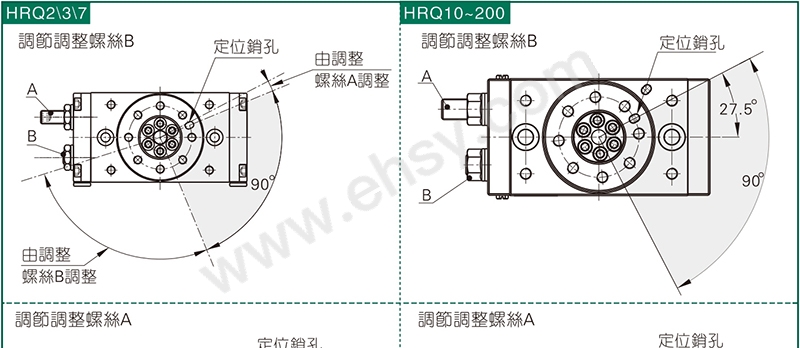

   1.2、角度調整示例（以90° 轉角為例）



   1.3、調整螺絲（油壓緩沖器）每轉一圈回轉臺調整角度

2. 產品出廠時轉角范圍調至大，請勿再調大轉角；

3. 運動能量不可超過允許的大能量，否則會導致產品內部零件損壞；

4. 旋轉部位需給油潤滑；

5. 由于緩沖的存在，低操作壓力不低于0.1MPa；

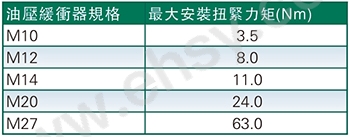

6. 油壓緩沖器不可超過如下表規(guī)定的大安裝扭轉力矩；



7. 請勿拆卸油壓緩沖器底部螺絲，否則會導致油壓緩沖器漏油；

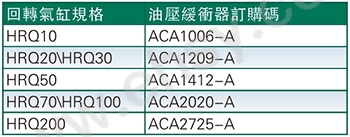

8. 油壓緩沖器為消耗零件，緩沖能力下降時請及時更換。本油壓緩沖器可在壓力下使用，結構上不同于普通油壓緩沖器，不可用普通油壓緩沖器替代，具體訂購方法如下表；

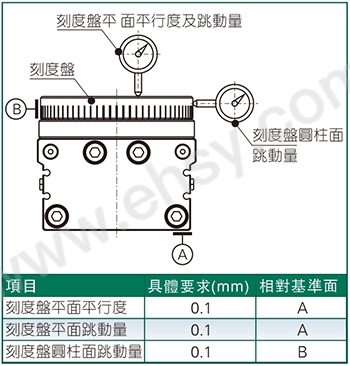

9. 嚴格按下表所示要求控制好刻度盤的跳動量及平行度。
